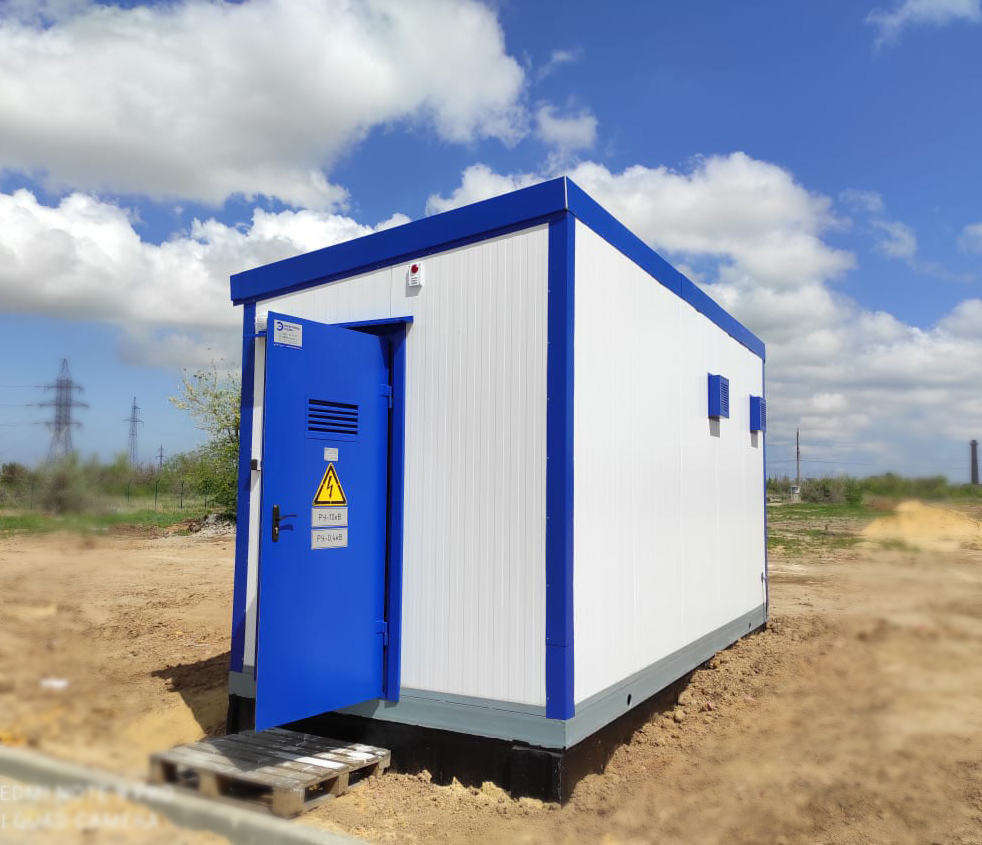

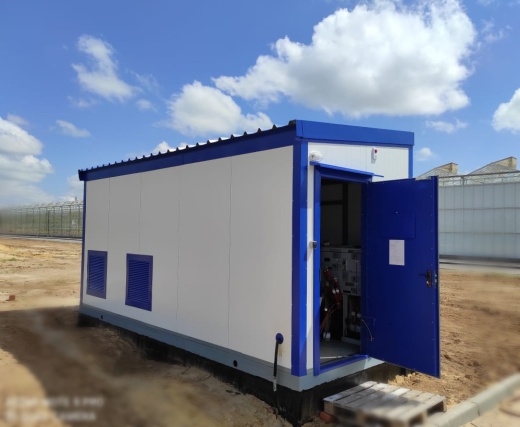

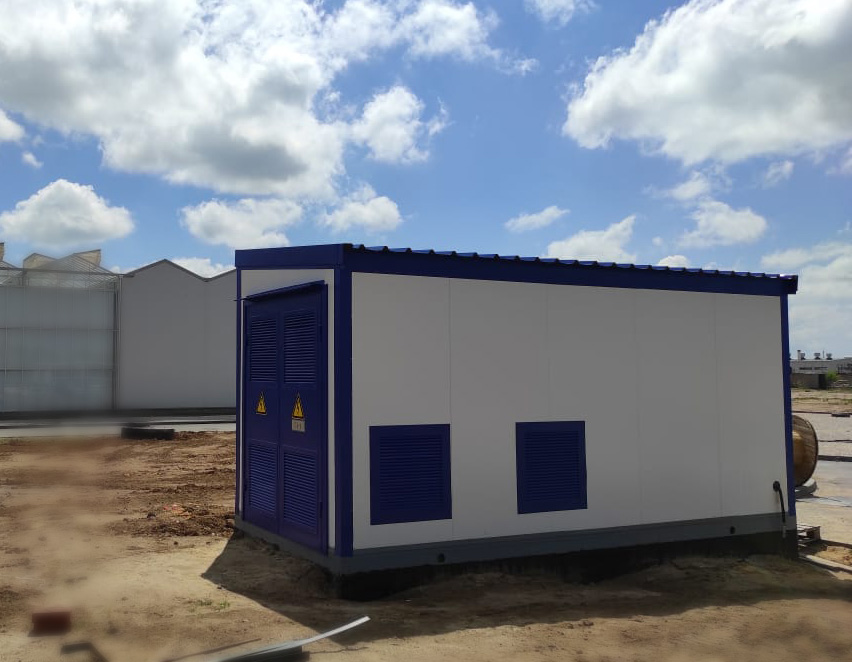

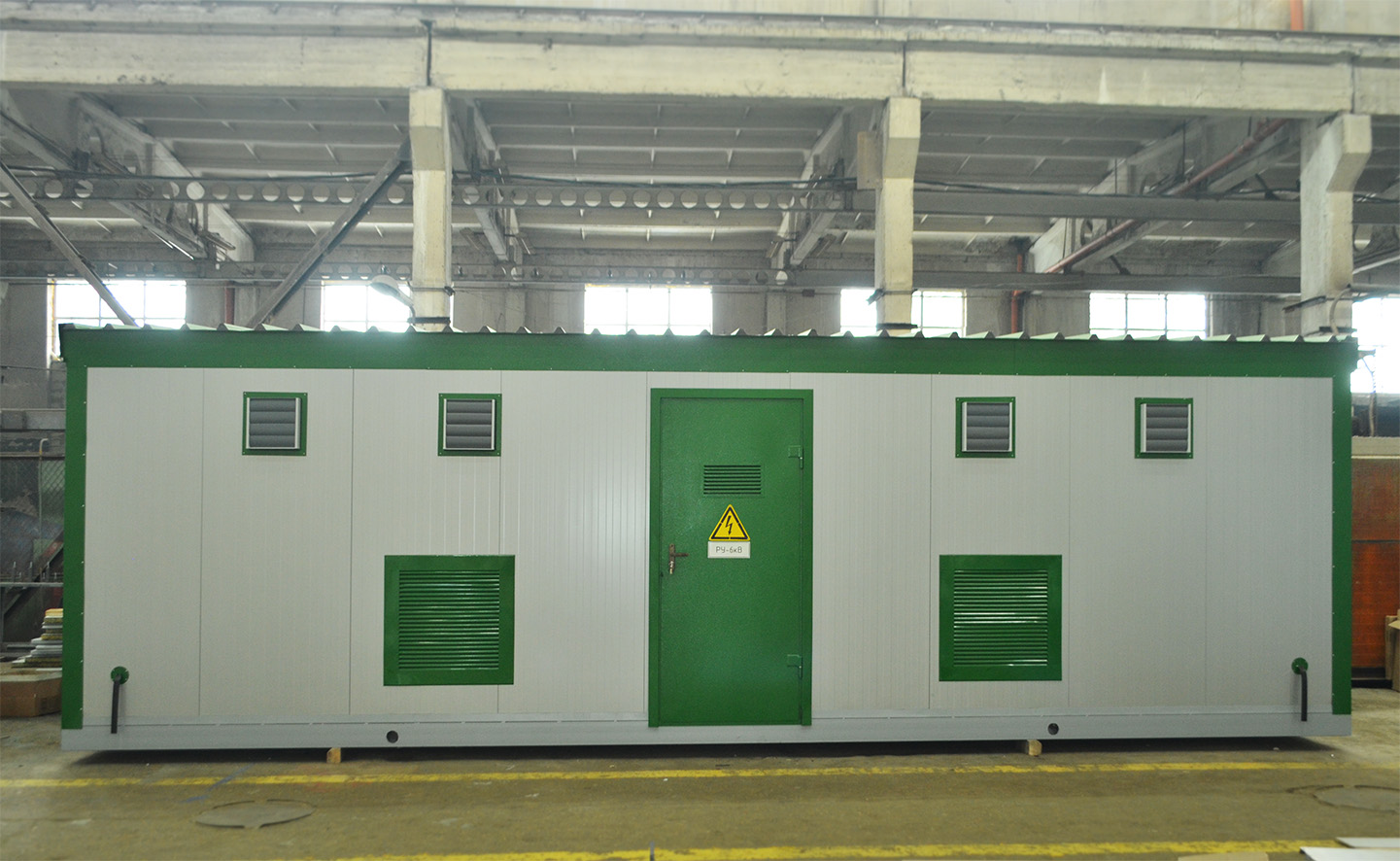

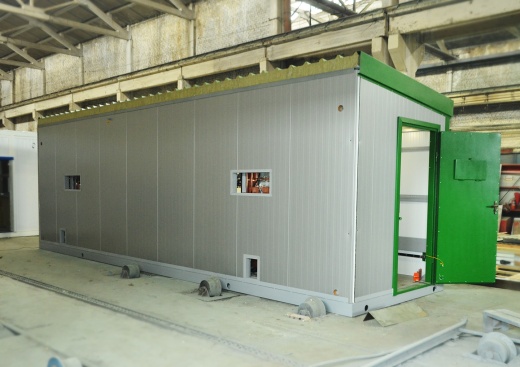

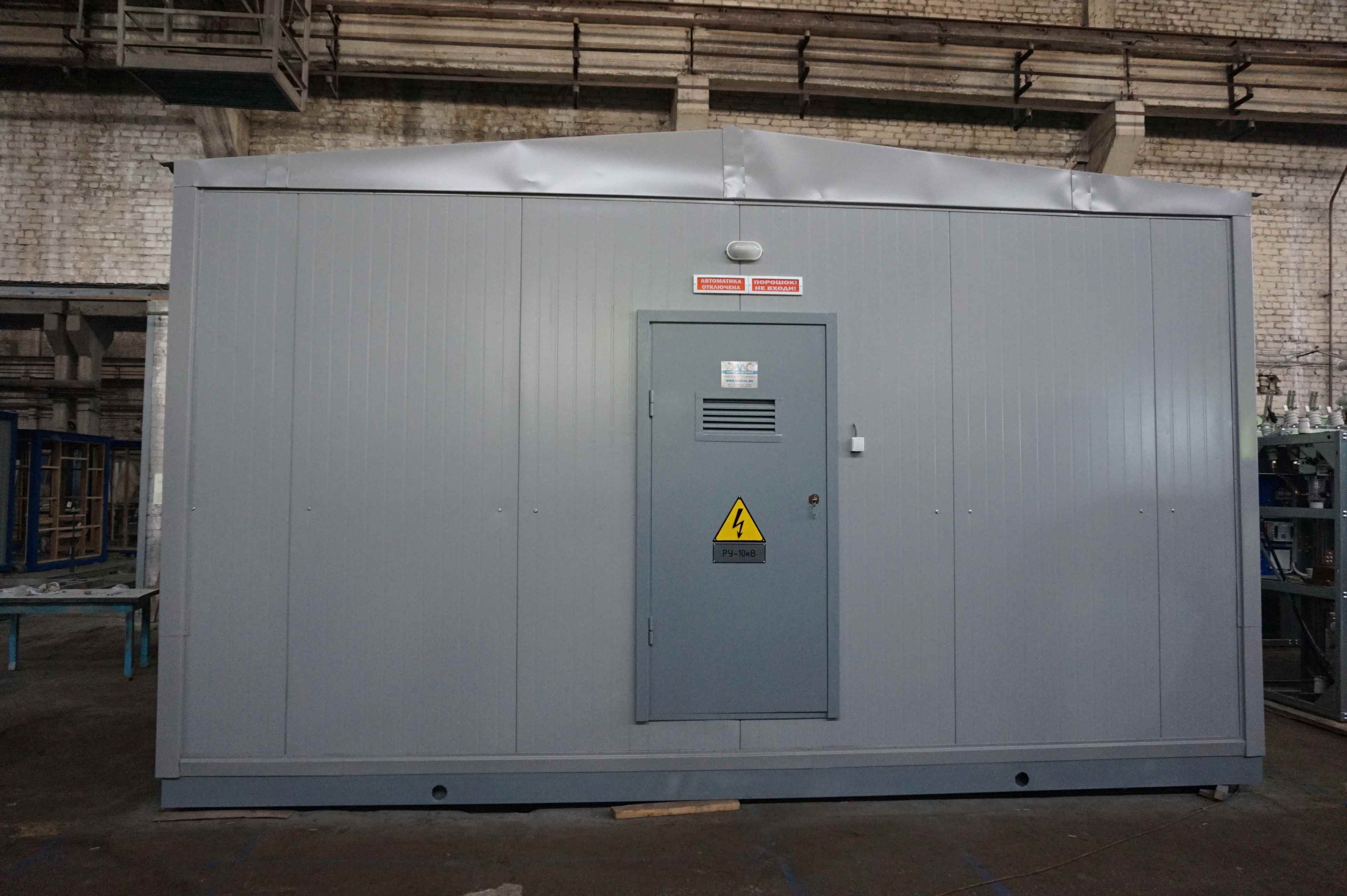

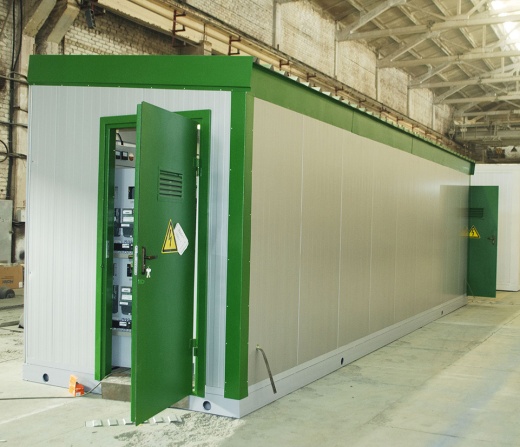

В блочно-модульном здании типа «сэндвич» (КТПНУ)
Комплектные трансформаторные подстанции на базе сварного корпуса с обшивкой панелями типа «сэндвич» также обладают высокой степенью защиты от внешних агрессивных факторов, таких как влага, грязь, пыль, механические повреждения и другие.
Дополнительно установленные системы вентиляции и кондиционирования помогают поддерживать оптимальный микроклимат внутри подстанции даже в экстремальных условиях. Такая КТПНУ не требует больших затрат на её строительство, проектирование и последующее обслуживание.
В целом, комплектные трансформаторные подстанции на основе прочного сварного корпуса, обшитого «сэндвич»-панелями являются надежным и эффективным решением для обеспечения электроснабжения различных объектов.
Преимущества:
- полная заводская готовность подстанции, каждая КТПНУ снабжена системой отопления, освещения и вентиляции; по согласованию с заказчиком к стандартной комплектации может быть добавлена система климат-контроля;
- блочно-модульная конструкция позволяет строить крупные распределительные пункты из неограниченного числа блоков;
- быстрый монтаж и простая транспортировка;
- наполнитель "сэндвич"-панелей является негорючим материалом, это повышает класс огнестойкости конструкции;
- подготовка подстанции для интеграции в ТМ/АСУ.
| Наименование параметра | Значение параметра |
|---|---|
| Мощность силового трансформатора, кВА | до 2500 |
| Номинальное напряжение на стороне ВН, кВ | до 35 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Номинальный ток сборных шин на стороне ВН, А | до 4000 |
| Номинальный ток сборных шин на стороне НН, А | до 6300 |
| Уровень изоляции по ГОСТ 1516.1 | |
|
- с маслонаполненным герметичным трансформатором |
нормальная |
| - с трансформатором с сухой изоляцией обмоток | облегченная |
| Климатическое исполнение по ГОСТ | УХЛ1 |
| Степень защиты по ГОСТ 14254 | IP54 |
| Срок службы, лет | не менее 25 |
