Распределительные устройства для напряжения от 6 до 35 кВ включают в себя различное оборудование, предназначенное для передачи и распределения электроэнергии на подстанциях среднего напряжения. У нас вы можете заказать распределительные устройства (РУ) различной конструкции с доставкой в Самаре, Москве и других городах РФ. Продукция, которую мы поставляем, соответствует требованиям ГОСТ и другим технологическим нормативам.
Назначение и особенности
Устройства предназначены для приема электроэнергии и ее дальнейшего распределения по отходящим линиям. Далее электричество поступает конечным потребителям.
РУ защищены от перегрузок предохранителями и автоматическими выключателями. Помимо элементов защиты, оборудование состоит из системы шин, измерительной аппаратуры, разъединителей, трансформаторов. Участки под напряжением всегда защищены изоляцией, чтобы минимизировать риски удара током обслуживающего персонала.
Распределительные устройства выполняют важную задачу — обеспечить стабильную и надежную работу энергосистем. Распределение энергоресурсов осуществляется согласно схеме, в сами агрегаты устанавливаются на магистральных и автономных электролиниях.
Есть несколько вариантов исполнения РУ:

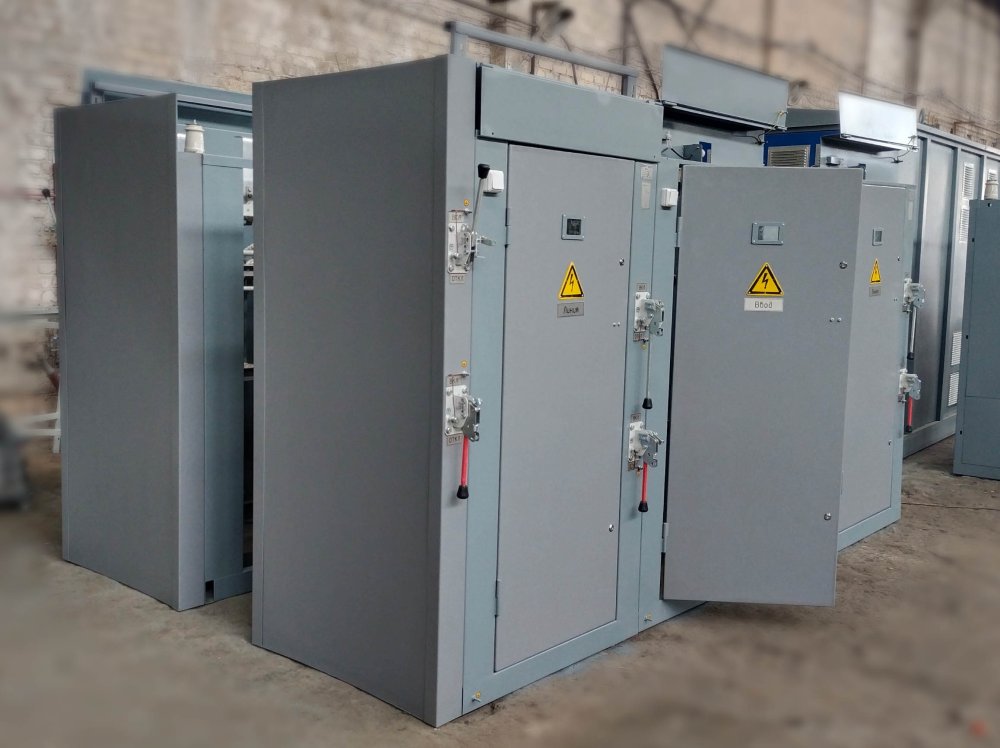

- Сборные. Имеют опору, каркас и аппаратные элементы, которые собирают в единую конструкцию уже на месте эксплуатации.

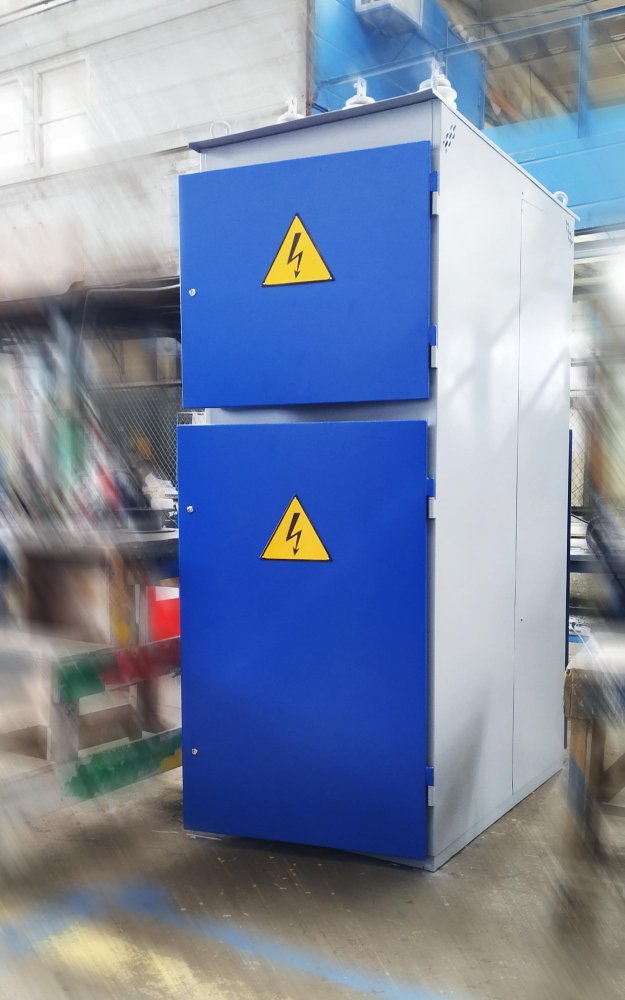

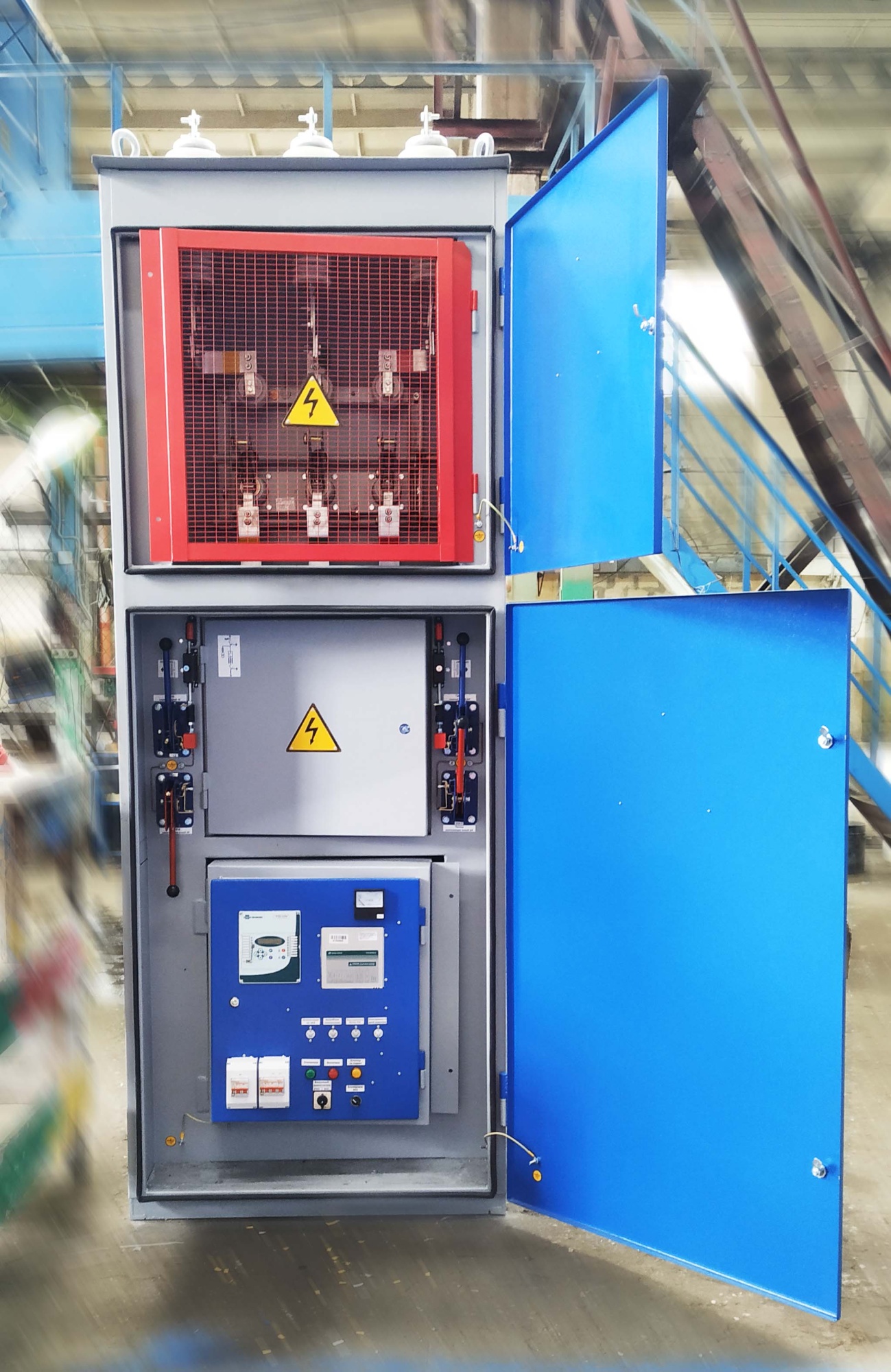

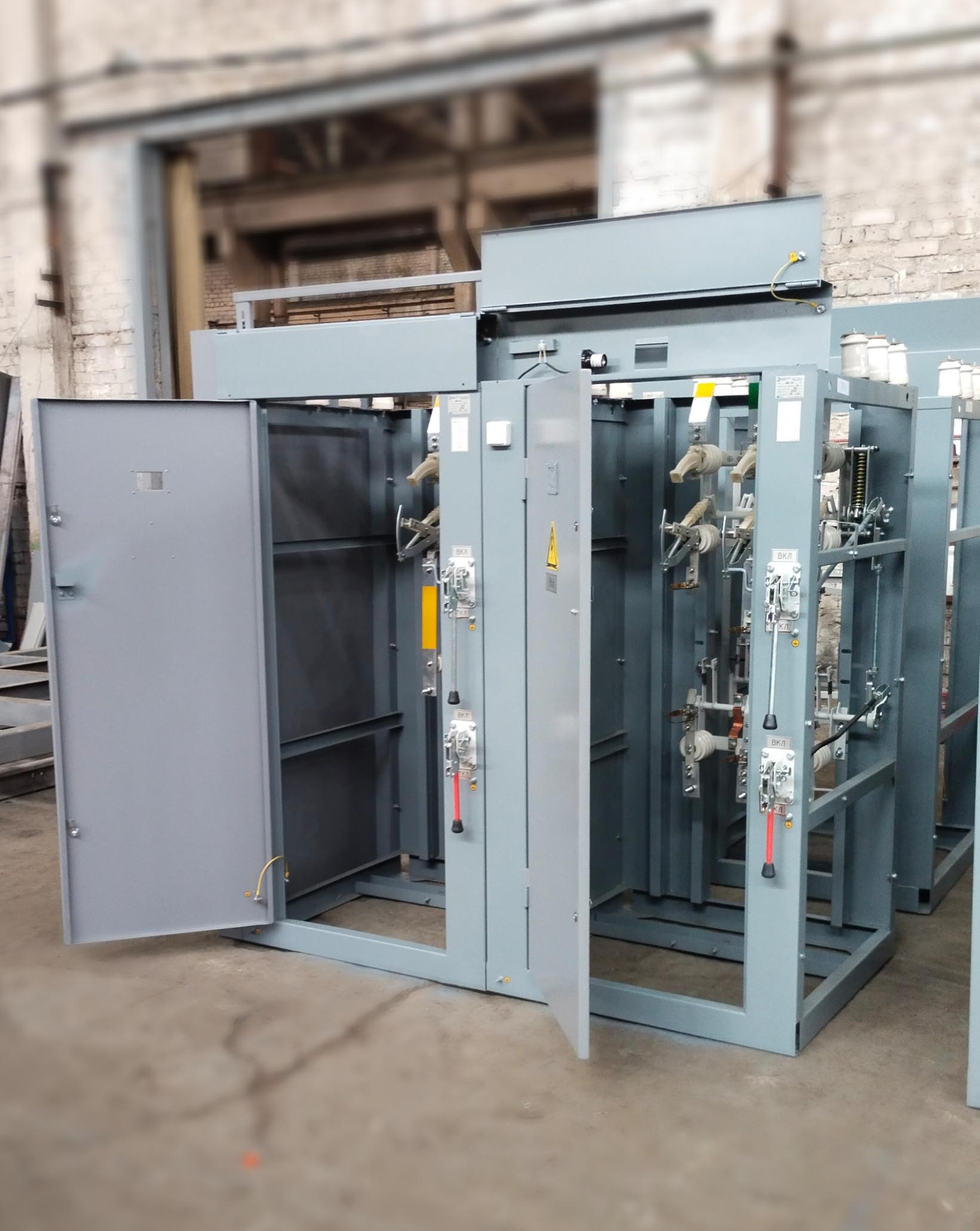

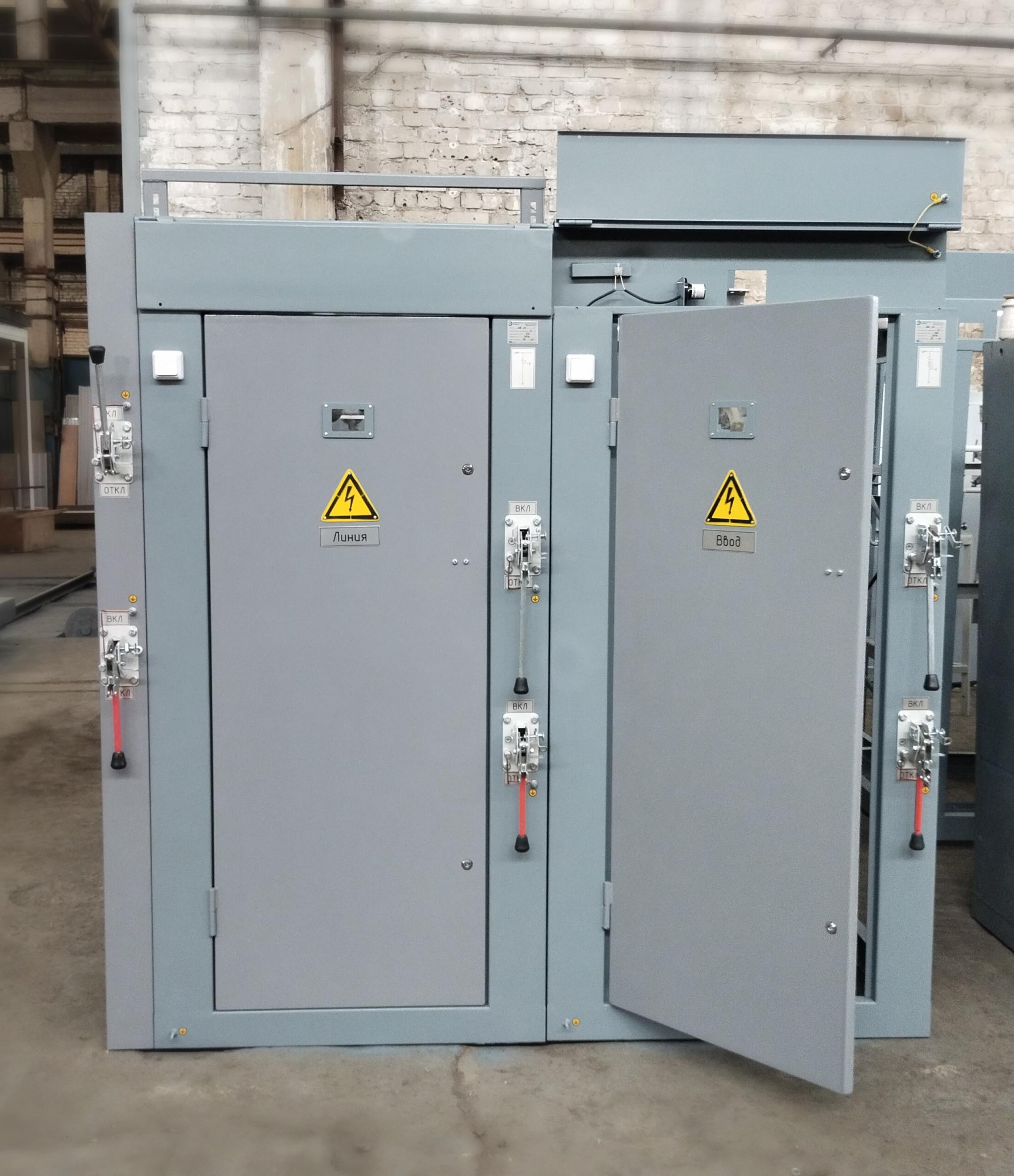

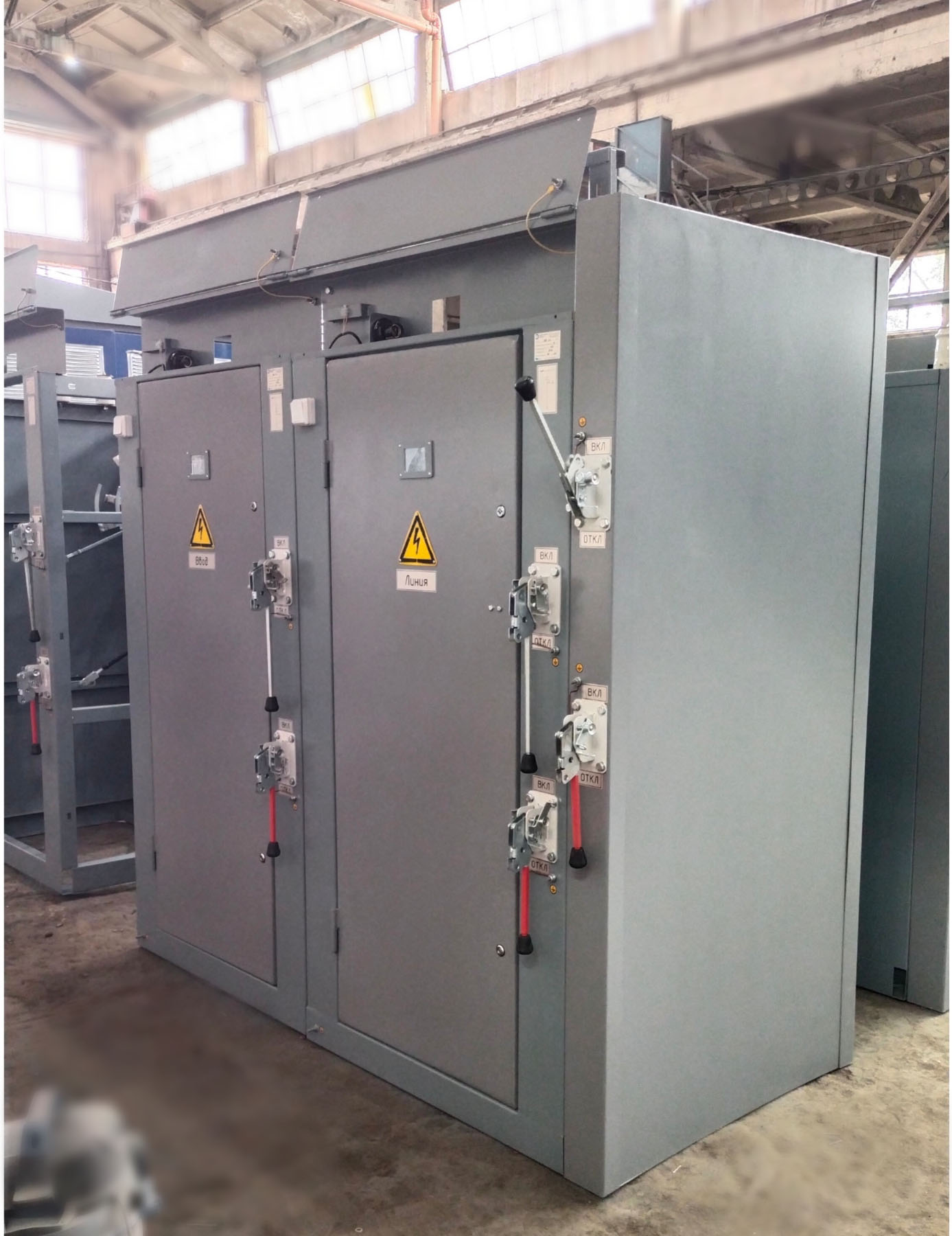

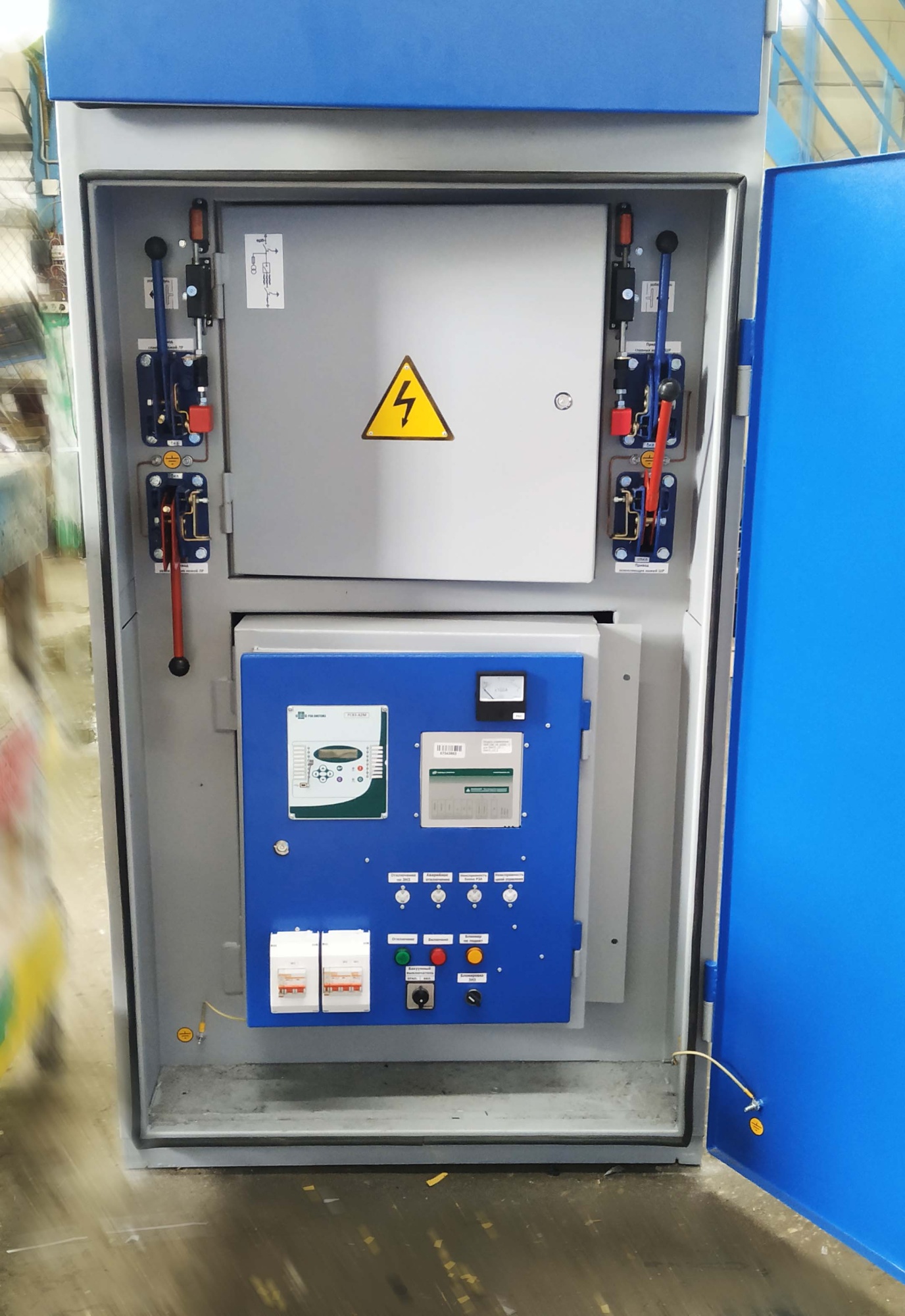

- Комплектные шкафы. Такое оборудование полностью собирают на производстве. В свою очередь шкафы бывают открытого типа (устанавливают на улице) и закрытого (размещают в помещениях).
Проектирование, изготовление и монтаж РУ — сложные задачи, которые выполняют профессиональные специалисты согласно технологическим заданиям. Конструкции зависят от назначения устройства, места и условий установки, мощности электролиний.
Стандартное решение для подстанций — блочно-модульные распределители, которые состоят из готовых блоков и предназначены для приема, преобразования и дальнейшего транзита электроэнергии в трехфазных системах переменного тока промышленной частоты. Такие устройства используют для снабжения сетевых подстанций, питающих предприятия, коммунальных потребителей, сельскохозяйственные объекты и крупные стройки.
Принимаем заказы на РУ онлайн и по телефону. Если есть вопросы о ценах, конструктивных особенностях агрегатов, сроках поставки и способах оплаты, задайте их нашим менеджерам и получите подробные ответы.
Типовое решение для подстанций
Подстанции комплектные, трансформаторные, блочно-модульные на напряжение 35 кВ или 110 кВ предназначены для приема, преобразования, распределения и транзита электрической энергии трехфазного переменного тока промышленной частоты 50 Гц при номинальных напряжениях 35 кВ и 110 кВ соответственно. Используются для электроснабжения крупных сетевых подстанций, промышленных и коммунальных потребителей, сельскохозяйственных районов и крупных строительств.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальная мощность, кВА, не более | 40000 |
| Номинальное напряжение на стороне ВН, кВ | 35 |
| Номинальное напряжение на стороне НН, кВ | 10(6) |
| Удельная площадь, м2/(кВА), не более | 0,044 |
| Удельная масса, кг/(кВА), не более | 1,03 |
| Ток электродинамической стойкости ошиновки ВН, кА | 51 |
| Ток термической стойкости ошиновки ВН, кА | 20 |
| Коэффициент сборности, не менее | 0,7 |
| Параметры | Значения |
|---|---|
| Номинальная мощность, кВА, не более | 63000 |
| Номинальное напряжение на стороне ВН, кВ | 110 |
| Номинальное напряжение на стороне СН, кВ | 35 |
| Номинальное напряжение на стороне НН, кВ | 10(6) |
| Удельная площадь, м2/(кВА), не более | 0,02 |
| Удельная масса, кг/(кВА), не более | 0,496 |
| Ток электродинамической стойкости ошиновки ВН, кА | 80 |
| Ток термической стойкости ошиновки ВН, кА | 31,5 |
| Коэффициент сборности, не менее | 0,78 |
Поставка
Распределительные устройства выполняются из блоков со смонтированными аппаратами высокого напряжения и элементов ошиновки. В зависимости от реализуемой схемы подстанции в состав ОРУ 110 кВ или 35 кВ входят следующие блоки:
- блок приема ВЛ;
- блок разъединителя;
- блок выключателя;
- блок трансформаторов тока;
- блок трансформаторов напряжения;
- блок опорных изоляторов;
- блок ОПН;
- блок ЗОН с ОПН.
Дополнительно согласовывается с Заказчиком поставка следующего оборудования:
- силовые трансформаторы и рельсы для их установки;
- силовые и контрольные кабели, а также кабели связи;
- спуски с ВЛ 35–110 кВ к блокам приема;
- натяжные и поддерживающие гирлянды с проводом гибкой ошиновки, монтируемой на ячейковых порталах ОРУ;
- трубы для прокладки кабелей;
- зажимы типа АШМ;
- сборные железобетонные элементы;
- изолирующие диэлектрические средства защиты.
