Проектирование и изготовление систем автоматического управления под любые цели и задачи.

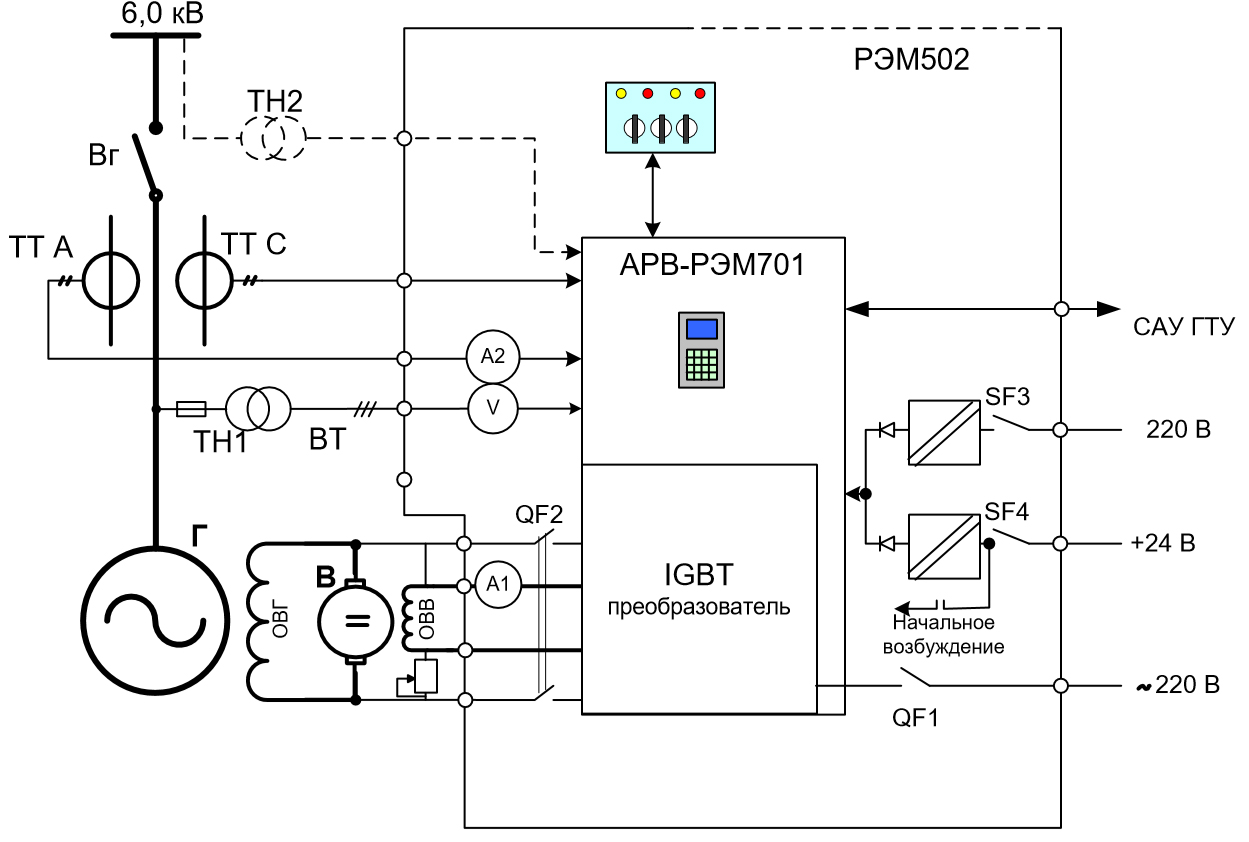

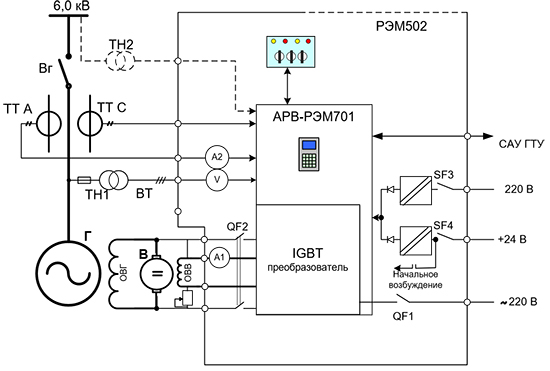

Система управления типа РЭМ502-9-70-2,0УХЛ4 (коротко - РЭМ502) предназначена для управления током возбуждения электромашинного возбудителя синхронного генератора и обеспечения поддержания напряжения на его выводах на заданном уровне во всех эксплуатационных режимах. В основе решения - многолетний опыт автоматизации электростанций самой высокой сложности.

Система имеет независимую модульную конструкцию, что позволяет обеспечить ее высокую надежность. Программное обеспечение системы конфигурируется исходя из задач конкретного проекта. Осуществляется управление генераторным агрегатом и дополнительными процессами (утилизация тепла, подготовка газовой смеси и т.д.). Система имеет удобный пользовательский интерфейс и широкие возможности дистанционного мониторинга.

Система возбуждения электростанции РЭМ-502

• Управление и контроль за работой электрической (генераторной) части одного ГА типа ПАЭС-2500
• Управление автоматической точной синхронизацией ГА
• Обеспечение параллельной работы ГА с другими ГА, оборудованными управляющим контроллером, совместимым с контроллером этого ШУГ
• Обеспечение работы ГА по статическим характеристикам регулирования частоты и напряжения
• Обеспечение работы ГА с заданной нагрузкой (режим фиксированной мощности)
• Выполнение электрических защит ГА (с воздействием на выключатель генератора) и внутренних цепей (автоматическими выключателями или предохранителями)
• Выполнение защит ГА по прямым дискретным и аналоговым сигналам, поступающим от него
• Местный контроль электрических и механических параметров ГА
• Управление холодным пуском (ХП) агрегата
• Передачу информации об электрических параметрах ГА, состояния ВГ, срабатывании защит и исправности цепей в АСУ объекта по интерфейсу RS-485 ModBUS-RTU
• Передачу в АСУ объекта обобщенных информационных сигналов в виде "сухой контакт" о состоянии ГА и ШУГ
• Местное автоматизированное и автоматическое управление ГА
• Управление вспомогательными механизмами и устройствами ГА.

Типовое решение по автоматизации для электростанции

Компания «ПКФ ТСК» предлагает комплексные автоматизированные системы управления любой сложности взамен ранее используемых:

• Регулятора температуры выходящих газов УРТ
• Автомата запуска АПД-75
• Панели управления АИ-20 и синхронным генератором
• Регулятора подачи топлива РПТ-20 или РПГ-20
• Контрольно-топливной аппаратуры КТА
• Регулятора температуры масла АРТМ
• Автоматического регулятора возбуждения РВА
• Устройства точной синхронизации УТС-3 и всех видов контрольно-измерительной аппаратуры.

Система возбуждения электростанции РЭМ-502

Предлагается специально разработанная система автоматического управления и контроля, выполненная на базе современной микропроцессорной техники, позволяющей обеспечить требуемый высокий уровень автоматизации (3-я степень автоматизации). Вместо пульта управления электростанции, укомплектованного устаревшими релейной аппаратурой, стрелочными приборами и органами управления, применен шкаф управления САУ, оснащенный панельным компьютером с сенсорным экраном монитора.

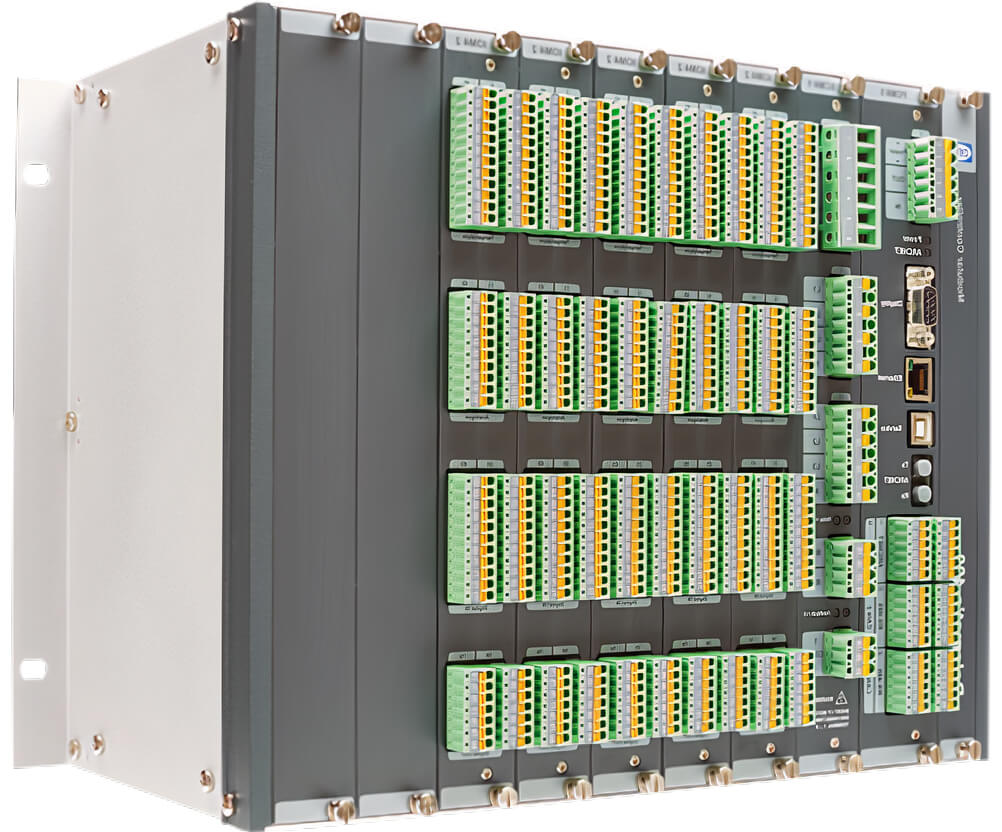

Установка САУ ГТЭС электростанции на базе контроллера DM-400 предназначена для автоматического управления, контроля технологических параметров, защиты основного и вспомогательного оборудования, использования математической обработки и регистрации параметров электростанции, а также для контроля и распределения активной и реактивной мощности между электростанциями в составе энергокомплекса до 32 единиц.

САУ обеспечивает выполнение следующих информационных функций:

• Непрерывный контроль, измерение и отображение технологических параметров в соответствии с перечнем входных и выходных сигналов
• Предупредительная и аварийная сигнализация при отклонении технологических параметров от установленных пределов
• Индикация режимов работы ГТЭС
• Обмен информацией со смежными устройствами – блоком защиты генератора (БЗГ), шкафом электрозапуска (ШЭ), электронным мультиметром и т.д.
• Обмен информацией с технологическим компьютером, подключаемым к САУ, для наладки и калибровки измерительных каналов
• Обмен информацией с АСУ ТП верхнего уровня, при ее наличии
• Дистанционная наладка и определение неисправностей при наличии соединения интернет и предоставления кода доступа от заказчика.

Блок управления и разгона

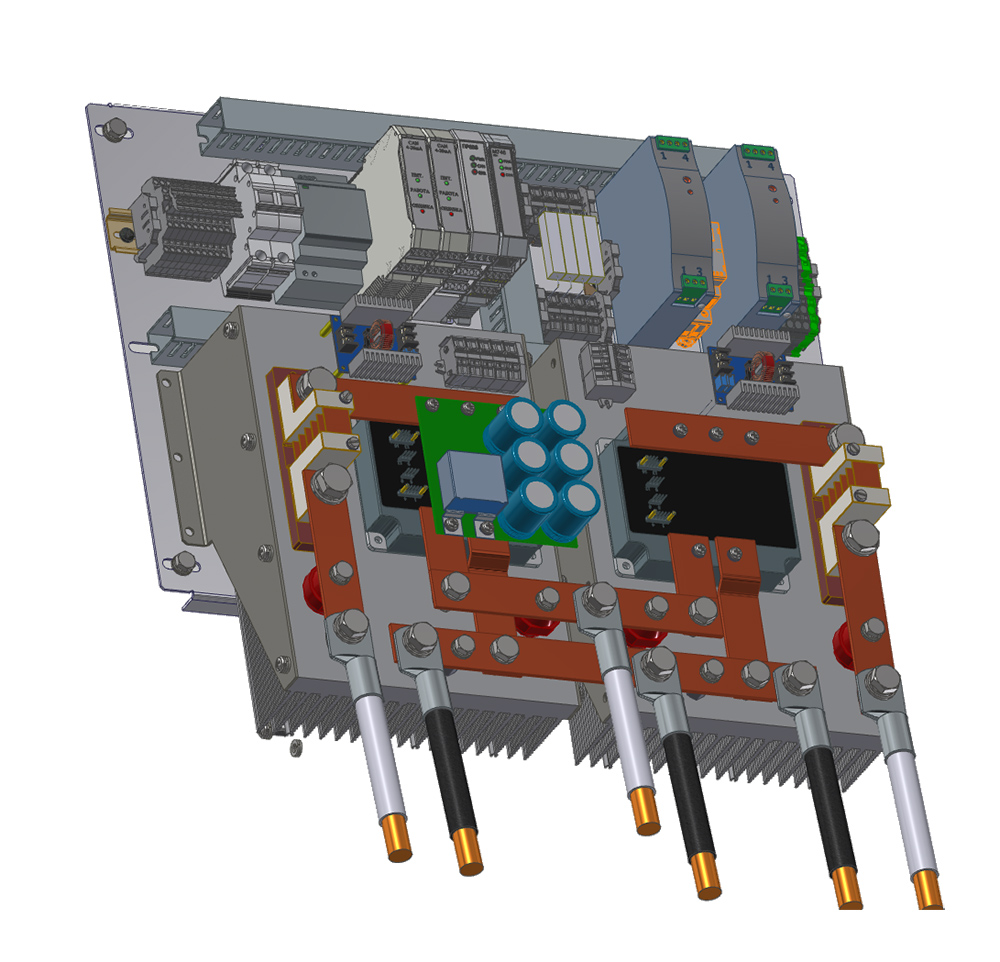

Блок управления и разгона стартер-генератора БУРСГ-60-500 (далее БУРСГ), управляющего током цепи якоря и коммутацией цепи обмотки возбуждения при пуске стартер-генератора типа СТГ-12ТМО-1000 или аналогичного. Целью разработки является замена устаревшего оборудования и интегрирование БУРСГ в состав существующего оборудования системы автоматического запуска электродвигателя АИ-20 (или аналогичного), поставляемого в составе передвижной автоматизированной газотурбинной электростанции ПАЭС-2500.

Силовая часть БУРСГ выполнена на основе MOSFET силового преобразователя с встроенной системой управления и защиты. Охлаждение преобразователя – естественное воздушное.

БУРСГ предназначен для выполнения процедуры пуска и остановки стартер-генератора по токовременной характеристике. Пусковая характеристика должна быть перестраиваема средствами поставки БУРСГ. Автоматика работы БУРСГ поддерживает режимы пуска и остановки электродвигателя АИ-20 (или аналогичного).

БУРСГ имеет средства самодиагностики с выдачей подробной информации о неготовностях/неисправностях своих составных частей.

Наименование характеристики	Значение
Номинальное напряжение питания постоянным напряжением силовой цепи (якоря), В	60
Ток питания якоря, в течение 75 секунд. Перерыв после четырех пусков – до остывания (предварительно – 30 минут), А, не более, длительно	550
Потребление мощности по цепям управления, не более, Вт	5
Напряжение питания цепей управления, В	24
Охлаждение токового ключа	Естественное, воздушное
