Проектирование и строительство энергокомплексов и энергоцентров
Потребление энергии в ближайшие годы продолжит расти. Поэтому эффективное производство станет жизненно важным компонентом надежных и экологически чистых энергетических систем. Энергетические рынки во всем мире требуют от своих участников все больше – от соблюдения все более жестких ограничений на выбросы и поставки электроэнергии по более низкой цене до обеспечения поставок в неблагоприятных условиях, в том числе на Крайнем Севере.
Любому, кто хочет опередить конкурентов, нужно нечто большее, чем стандартная силовая установка. Вам нужно индивидуальное решение для электростанции, соответствующее вашим целям? Будь то небольшая интегрированная система или мощная электростанция, газовая электростанция простого цикла или электростанция с комбинированным циклом, мы будем тесно сотрудничать с вами, чтобы найти и построить решение, оптимизированное специально для вас.
Газотурбинные электростанции ПАЭС-2500 и ЭГ-2500 предназначены для использования в качестве основного источника электропитания промышленных и бытовых потребителей при отсутствии магистральной энергетической сети, а также для покрытия пиковых нагрузок в качестве аварийного источника электропитания при наличии магистральной сети.
Электростанции могут работать на изолированную нагрузку и параллельно с энергосистемой любой мощности, для чего комплектуются всей необходимой аппаратурой.
Электростанции работают на газообразном или жидком топливе.
| Параметры | ПАЭС-2500 | ЭГ-2500 |
|---|---|---|
| Номинальная мощность, кВт | 2500 | |
| Макс. мощность, кВт | 2750 | |
| Род тока | переменный | трехфазный |
| Напряжение, В | 6300 | |
| Частота тока, Гц | 50 | 50 (60) |
| Коэффициент мощности | 0,8 | 0,24 |
| КПД двигателя | 0,24 | |
| Топливо | природный или попутный нефтяной газ, дизельное топливо, керосин | |
| Габаритные размеры (ДхШхВ), мм | 11565x2500x3700 | 17600x2500x4250 |
| Масса, кг | 28500 | 34500 |
Размещение оборудования
Кузов полуприцепа-фургона (ПАЭС-2500) с помощью съемной перегородки со сдвижной дверью разделен на кабину оператора и машинное отделение. В кабине оператора размещаются пульт управления и высоковольтное распределительное устройство. В машинном отделении размещены двигатель, генератор и все системы, обеспечивающие запуск двигателя и его работу на всех режимах загрузки, а также шкаф управления возбуждением генератора.
1 - блок маслотопливных коммуникаций; 2 - шумоглушение; 3 - панель системы запуска; 4 - шкафы управления генератором; 5 - агрегат запуска; 6 - пульт управления; 7 - шкаф релейный; 8 - шкаф с высоковольтным выключателем; 9 - шкаф с трансформатором; 10 - двигатель; 11 - генератор.

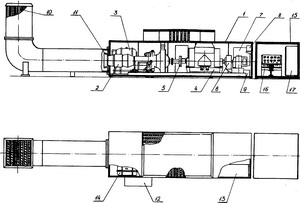

Блочно-транспортабельная электростанция (ЭГ-2500). Все оборудование размещается в двух контейнерах. Шумоглушитель входа скомпонован в конструкции контейнера турбогенератора. Шумоглушитель выхлопа - двухступенчатый, устанавливается на выхлопе двигателя электростанции.
1 - контейнер; 2 - двигатель АИ-20ДМЭ(ДМН); 3 - маслобак; 4 - генератор; 5 - муфта; 6 - возбудитель; 7 - шкаф управления возбуждением генератора; 8 - блок зарядки аккумуляторов; 9 - контейнер аккумуляторов; 10 - шумоглушитель выхлопа; 11 - эжектор; 12 - блок газопитания; 13 - ТГУ-8; 14 - блок топливопитания ТГУ-8; 15 - кабина оператора; 16 - пульт управления; 17 - шкафы КРУ.
