Высоковольтные нагрузочные модули 6, 6.3, 10, 10.5 кВ

Высоковольные нагрузочные модули и комплексы с напряжением 6 / 6.3 / 10 / 10.5 кВ и регулируемым коэффициентом мощности предназначены для заводских испытаний и тестирования промышленных высоковольтных дизельных генераторных установок, газопоршневых и газотурбинных электростанций, двигателей и турбин, источников бесперебойного питания, систем аккумуляторных батарей, силовых кабелей, трансформаторов, мини-ТЭЦ и другого энергетического оборудования. Нагрузочные устройства позволяют производить контрольные замеры основных параметров качества электроэнергии (мощность, напряжение, частота и сила тока на разных фазах и т.п.), выдаваемых высоковольтным источником электроэнергии, а также своевременно выявлять его возможные неисправности для последующего оперативного ремонта или замены.

Регулярное, плановое применение нагрузочного оборудования для тестирования автономных (резервных, аварийных) систем электроснабжения очень важно на крупных промышленных предприятиях с непрерывном циклом производства, а также на социально значимых и стратегически важных объектах (включая военные).

НМ также предназначены для загрузки и работы генераторных систем, турбин и ИБП на полной мощности (100% от номинала) для предотвращения коксования двигателя внутреннего сгорания и, как следствие, предотвращения бочкообразной формы цилиндров. За счет того, что топливо не сгорает в камере сгорания полностью - двигатель коксуется, образуется нагар на стенках цилиндров, а это, в свою очередь, приводит к тому, что генераторная установка уже не может выдавать полную номинальную мощность и качество электроэнергии значительно снижается.

При недостаточной загрузке электрогенератора нагрузочное оборудование позволяет имитировать электрическую нагрузку в эквиваленте 25-50-75-100-110% мощности, что способствует предотвращению преждевременного износа двигателя установки и продлевает срок её службы. Ведь общеизвестно, что если ДГУ, ГТУ или ГПУ загружено потребителями менее чем на 30% от своей номинальной мощности - то её двигатель быстро выходит из строя, а потому все ведущие производители генераторных установок категорически запрещают работу своих электроснаций при низком уровне загрузки.

В случае возникновения перекоса фаз на электростанциях, когда нет равномерной нагрузки на всех трёх фазах и нет возможности ее оптимально распределить, нагрузочные модули максимально оптимизируют нагрузку на источник автономного энергоснабжения, переводя её на ненагруженные фазы и, тем самым, предотвращают перекос.

Нагрузочное оборудование под индивидуальные проекты клиентов со следующими техническими характеристиками и параметрами:

• Мощность: от 3 кВА до 100 000 кВА. Ступени от 1 кВт.
• Напряжение: 0.4 — 6.3 — 10.5 кВ; 12-1000В (постоянный ток); 110-230-400-690В и т.д.
• Ток: постоянный/переменный.
• Частота: 50 — 60 — 110 — 400 — 800 Гц и т.д.

Тип нагрузки:

• Изменяемый cos φ (в границах от 0,2 до 1);
• Резистивный тип нагрузки (активная нагрузка, кВт=кВА, cos φ=1);
• Активно-реактиный тип нагрузки (резистивно-индуктивная cos φ<1; например cos φ=0.6/0.7/0.75/0.8/0.9/0.95);
• Реактивная (емкостная и индуктивная, только квар).

Управление:

• Панелью приборов (кнопки или джойстик) – местно;
• Сенсорным ЖК-дисплеем – местно;
• Ноутбуком – местно;
• Удаленно через интернет / GSM / радиоканал;
• Удаленно через АСУ ТП Заказчика;
• Автоматически, догрузкой до заданной мощности.

Функции и возможности:

• Только управление ступенями и модулем;
• Регистрация "кВт + кВА + квар + Гц + В + А";
• Регистрация "Гармоники и синусоиды";
• Встроенный "Мастер отчетов";
• Встроенный "Мастер отчетов";
• Встроенные "Программы испытаний";
• Автоподдержание заданной мощности источника питания;

Исполнение:

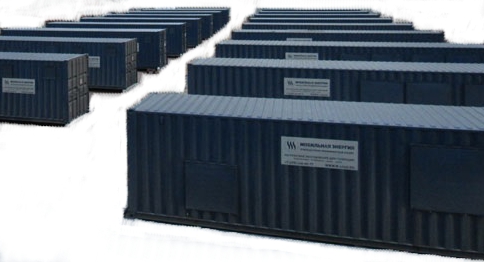

Всепогодное (снег/дождь/влажность/+60С), IP 56, УХЛ 1. Стенд / кожух / контейнер / прицеп.
