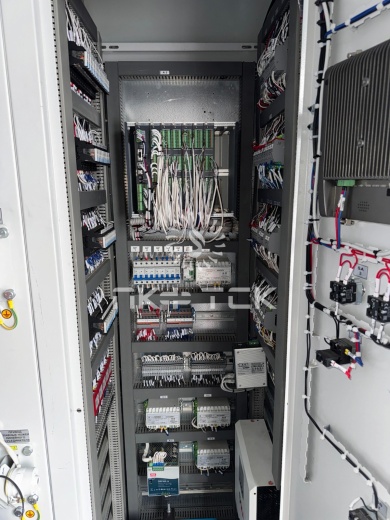

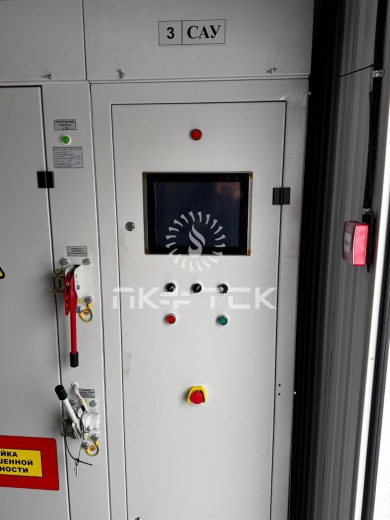

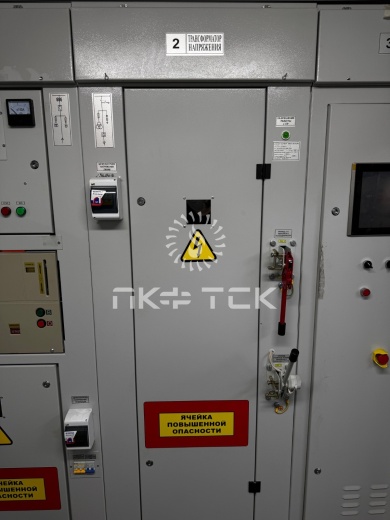

Система автоматизированного управления станцией (CАУ) на базе контроллера DELOMATIC 400
САУ обеспечивает выполнение следующих информационных функций: - непрерывный контроль, измерение и отображение технологических параметров в соответствии с перечнем входных и выходных сигналов;
- предупредительная и аварийная сигнализация при отклонении технологических параметров от установленных пределов;
- индикация режимов работы ГТЭС;
- обмен информацией со смежными устройствами – блоком защиты генератора (БЗГ), шкаф электрозапуска (ШЭ), электронный мультиметр и т.д.;
- обмен информацией с технологическим компьютером, подключаемым к САУ, для наладки и калибровки измерительных каналов;
- обмен информацией с АСУ ТП верхнего уровня, при ее наличии.
- дистанционная наладка и определение неисправностей при наличии соединения интернет и предоставления кода доступа от заказчика.
САУ ГТЭС состоит из двух функционально-законченных подсистем:
- агрегатный уровень управления, станционный уровень управления.
- Каждая подсистема имеет возможность дальнейшего наращивания и расширения состава решаемых задач и выполняемых функций;
Структура САУ ГТЭС выполнена на современных информационных системах управления с использованием средств вычислительной техники, программируемых логических контроллеров и сетевых технологий.
Агрегатный уровень управления
Программно-технический комплекс управления агрегатом (ГТП-генератор) должен выполнять технологические операции по управлению агрегатом при переводах агрегата из режима в режим и в установившихся режимах, а также осуществлять формирование сигналов в систему сигнализации агрегата. Агрегатный уровень управления состоит из:
- многофункциональная система на базе контроллера DELOMATIC 400;
- система электрических защит генератора;
- система управления возбуждением генератора (РЭМ502);
- система технологических защит ГТП.
- система запуска ГТУ (БУРСУ)
Многофункциональная система на базе контроллера DELOMATIC 400 обеспечивает управление агрегатом во всех нормальных эксплуатационных режимах и при возникновении аварийных ситуаций, осуществляя сбор и представление оперативному персоналу информации о состоянии ГТП, генератора и вспомогательных устройств. Меню контроллера выполнено на русском языке. Также контроллер обеспечивает поддержку различных интерфейсов передачи данных в систему дистанционного управления и контроля ГТЭС.
Станционный уровень управления
Все компоненты многофункциональной системы DELOMATIC 400 связаны в единую систему управления ГТЭС с помощью интерфейса CAN.
Система автоматизированного управления на станционном уровне осуществляет:
- контроль и управление ГТЭС при автономной работе и при параллельной работе с сетью;
- пуск в режим холостого хода;
- пуск или перевод в режим холостого хода генератора;
- пуск или перевод в генераторный режим с автоматической точной синхронизацией;
- остановка агрегата и в соответствии с заданными режимами;
- управление генераторным выключателем;
- распределение активной и реактивной мощности при параллельной работе генераторов пропорционально их номинальной мощности; • расчет резерва мощности на общих шинах электростанции;
- пуск/остановка генератора в соответствии с фактическим резервом мощности на шинах;
- определение приоритета генератора одним из трех способов: назначением приоритета вручную, автоматически по времени наработки генераторов, оптимизация по расходу топлива;
- включение заданных реле при достижении определенного резерва мощности на шинах – подача сигнала разрешения подключения нагрузки;
- управление сетевым и секционным выключателями;
- работу с несколькими сетевыми вводами (возможно резервирование сетевых контроллеров), выбор приоритета сетевого ввода
- автоматизированное поддержание заданных параметров текущего режима с учетом наиболее полного использования установленной мощности ГТЭС;
- постоянный прием, обработку и архивирование всей поступающей информации со всех программно-технических комплексов (ПТК);
- предоставление оперативному персоналу ГТЭС необходимой информации по параметрам текущего режима;
- предоставление оперативному персоналу ГТЭС необходимой информации о состоянии технологического оборудования;
- дистанционное управление агрегатом (пуск, останов, регулирование активной и реактивной мощности);
- контроль и сигнализация о состоянии коммутационного высоковольтного оборудования;
- вывод на экраны мониторов центрального пульта управления сигналов о срабатывании предупредительных и аварийных защит.
