| Параметр | Значение |
|---|---|
| Номинальная мощность, кВА | 400 |
| Номинальное напряжение ВН, кВ | 6 |
| Регулирование напряжения ВН | ПБВ ±2х2,5% |
| Номинальное напряжение НН, кВ | 0,4 |
| Частота питающей сети, Гц | 50 |
| Климатическое исполнение и категория размещения | УХЛ3 (С4) |
| Температура окружающей среды | -60°С...+40°С |
| Схема и группа соединений | Dyn11 |
| Материал обмоток | Алюминий / Алюминий |
| Клеммная коробка IP65, датчики температуры Рt100 (3 шт.) | да |
| Катки для перемещения трансформатора | да |
| Зажим заземления | да |
| Высота установки над уровнем моря | ≤ 1000 м |
| Гарантия на трансформаторы | 36 месяцев |

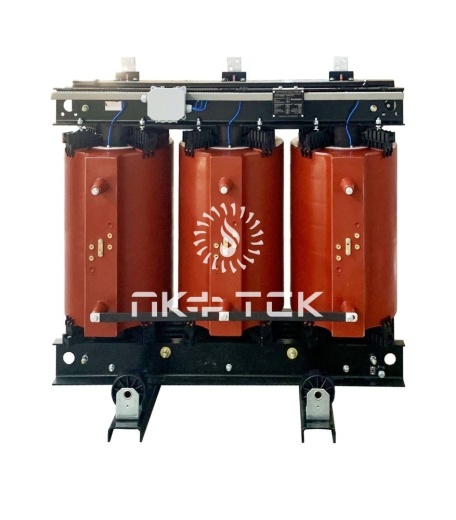

В трансформаторах сухих силовых ALFATRAF® серии ECO изоляция обмоток высокого напряжения ВН изготавливается на основе многокомпонентной смолы методом литья в вакууме. Изоляционная смола представляет собой смесь с различным процентным содержанием эпоксидной смолы, отвердителя, кварца и красителей. Межвитковые расстояния между слоями алюминиевой (медной) ленты изолируются специальным материалом на основе полиэфирной пленки. С внутренней и внешней стороны катушки усиливаются сеткой на основе стекловолокна. Дополнительное армирование стекловолоконной сеткой внутри катушки улучшает стойкость трансформаторов к термоударам.
В трансформаторах ALFATRAF® ТСЛ, ТСЗЛ на стороне ВН предусмотрена возможность изменения напряжения в диапазоне ±5% от номинального ступенями ±2,5% с помощью устройства переключения без возбуждения (ПБВ). Переключение ответвлений обмоток осуществляется при помощи перемычек, расположенных на обмотках ВН. Также трансформаторы могут быть оборудованы устройствами регулирования напряжения под нагрузкой (РПН). Материалы, применяемые в производстве обмоток ВН, устойчивы к длительному воздействию пламени без поддержания горения (класс пожаробезопасности F1 по МЭК 60076-11). Трансформаторы ALFATRAF® серии ECO являются недорогим и надежным решением для обеспечения энергоснабжения промышленных предприятий и инфраструктурных объектов.
